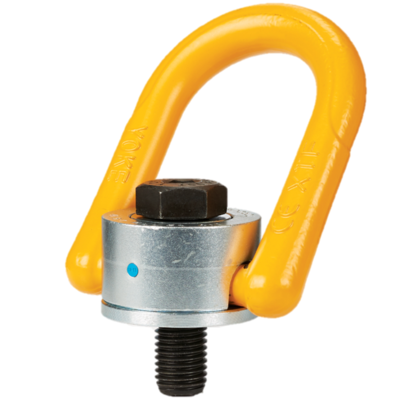

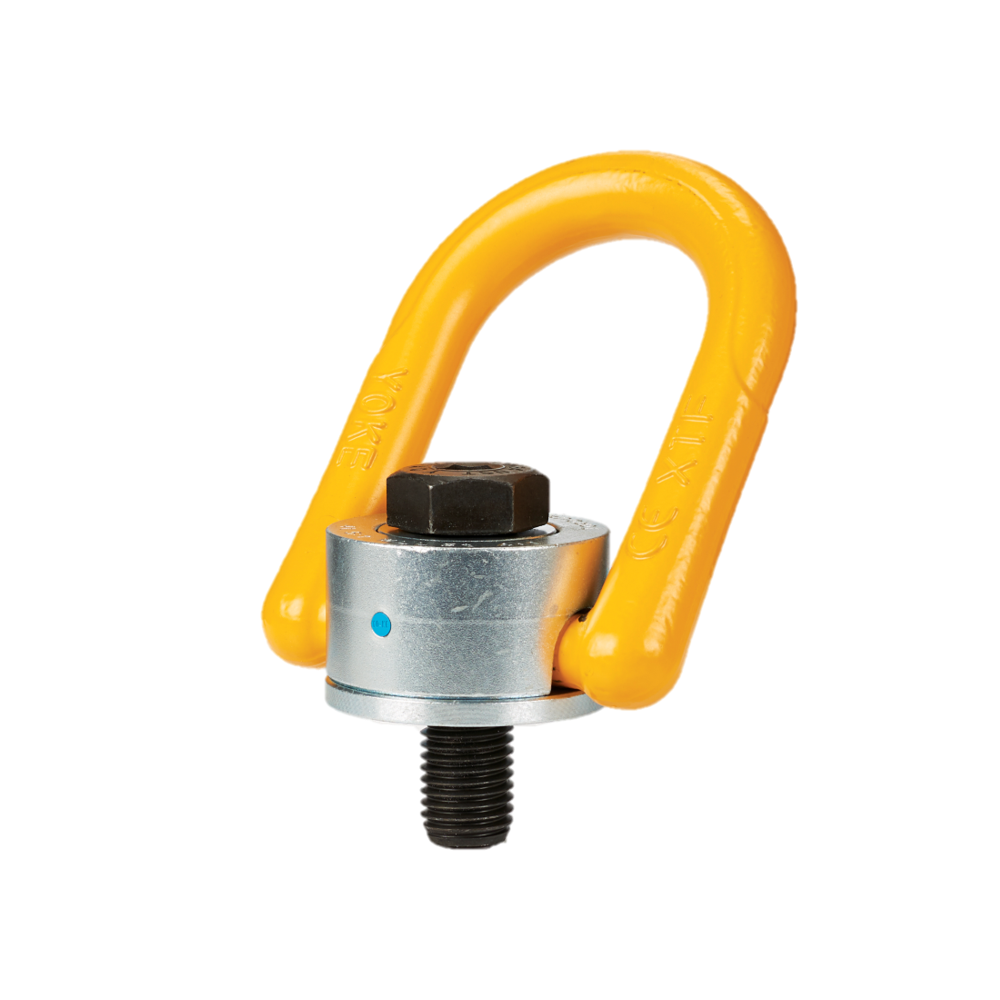

Rotates through 360° and pivot 180°, and simultaneously allows lifting from any direction.
Manufactured from forged alloy steel, quenched and tempered.
Load rated parts are 100% magnaflux crack detected.
Individual forged parts and cap screw are traceable to Test Certification.
Bolt are Metric thread (ASME / ANSI B18.3.1M).
Proof tested to 2.5 times the WLL.
Fatigue rated to 1.5 times the WLL.
All YOKE Lifting points meet or exceed all the requirements of ASME B30.26.
Quick and simple assembly, just a tapped hole is required.
Features:
Built-in RFID/NFC chip
Material:
Forged alloy steel, quenched and tempered
Marking:
According to standard, CE-marked, WLL, size, steel quality, manufacturer ID and traceability
Temperature range:
-40° up to +200°C (without reduction in WLL).
Finish:
Painted
Standard:
EN 1677-1

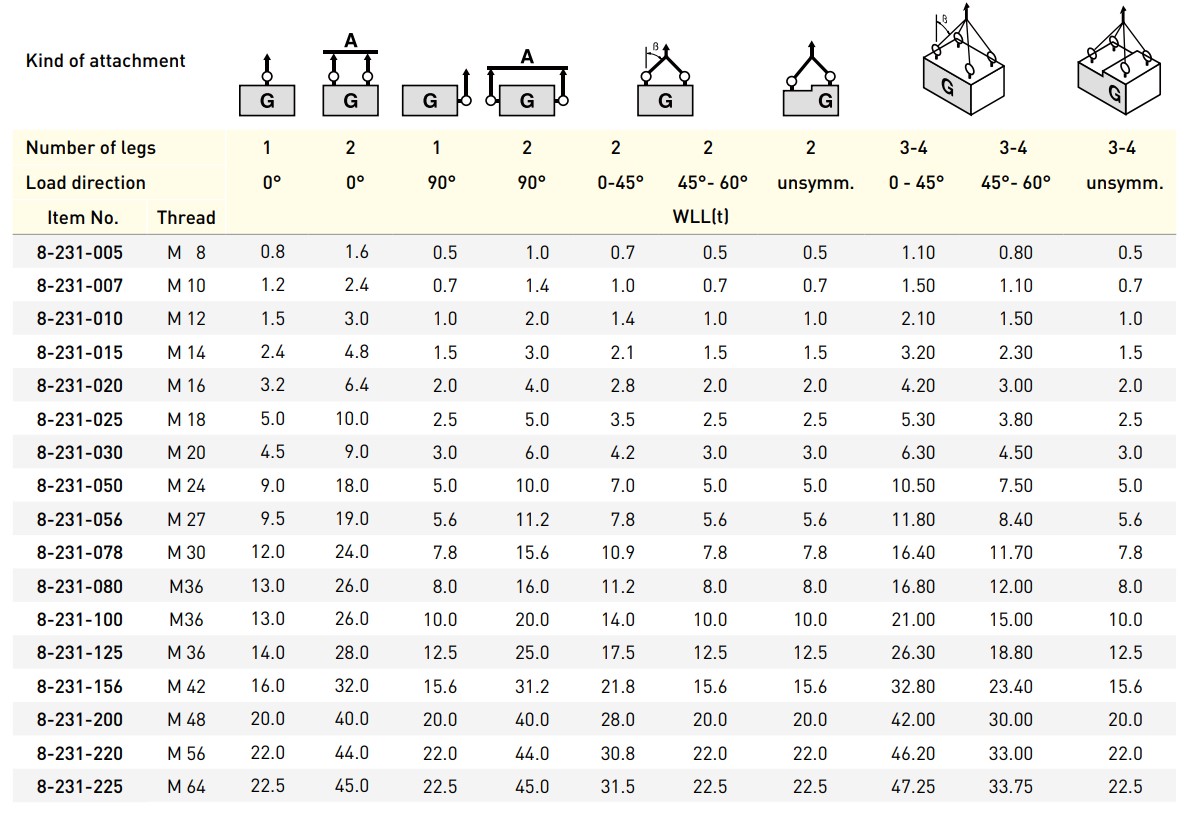

Lifting method
No of legs
1
2
1
2
2
2
3-4
3-4
2
3-4
Angle of
0°
0°
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
unsymm.
unsymm.
Thread
Load capacity (ton)
M 8
0,8
1,6
0,5
1
0,7
0,5
1,1
0,8
0,5
0,5
M 10
1,2
2,4
0,7
1,4
1
0,7
1,5
1,1
0,7
0,7
M 12
1,5
3
1
2
1,4
1
2,1
1,5
1
1
M 14
2,4
4,8
1,5
3
2,1
1,5
3,2
2,3
1,5
1,5
M 16
3,2
6,4
2
4
2,8
2
4,2
3
2
2
M 18
5
10
2,5
5
3,5
2,5
5,3
3,8
2,5
2,5
M 20
4.5
9
3
6
4,2
3
6,3
4,5
3
3
M 24
9
18
5
10
7
5
10,5
7,5
5
5
M 27
9.5
19
5,6
11,2
7,8
5,6
11,8
8,4
5,6
5,6
M 30
12
24
7,8
15,6
10,9
7,8
16,4
11,7
7,8
7,8
M 36
14
28
12,5
25
17,5
12,5
26,3
18,8
12,5
12,5
M 42
16
32
15,6
31,2
21,8
15,6
32,8
23,4
15,6
15,6
M 48
20
40
20
40
28
20
42
30
20
20
M 56
22
44
22
44
30,8
22
46,2
33
22
22
M 64
22,5
45
22,5
45
31,5
22,5
47,3
33,8
22,5
22,5
