Lyftögla 8-271 - Utgående

Belastningstabell

Observera att samtliga varianter nedan inte finns i standardsortimentet.


Antal parter	1	2	1	2	2	2	3-4	3-4	2	3-4
Lyftvinkel	0°	0°	90°	90°	0°-45°	45°-60°	0°-45°	45°-60°	unsymm.	unsymm.
M 8	0,6	1,2	0,4	0,8	0,56	0,4	0,84	0,6	0,4	0,4
M 10	0,9	1,8	0,6	1,2	0,84	0,6	1,26	0,9	0,6	0,6
M 12	1,2	2,4	0.7	1.4	0,98	0,7	1,47	1,05	0,7	0,7
M 16	2,6	5,2	1.5	3	2,1	1,5	3,15	2,25	1,5	1,5
M 20	4	8	2.5	5	3,5	2,5	5,25	3,75	2,5	2,5
M 24	7	14	4	8	5,6	4	8,4	6	4	4
M 30	10	20	6	12	8,4	6	12,6	9	6	6
M 36	15	30	10	20	14	10	21	15	10	10
M 42	17	34	13	26	18,2	13	27,3	19,5	13	13
M 48	18	36	14	28	19,6	14	29,4	21	14	14
M 52	25	50	20	40	28	20	42	30	20	20
M 56	28	56	20	40	28	20	42	30	20	20
M 64	28	56	20	40	28	20	42	30	20	20
M 72	50	100	40	80	56	40	84	60	40	40
M 80	50	100	40	80	56	40	84	60	40	40
M 90	50	100	40	80	56	40	84	60	40	40

Warehouse	Availability

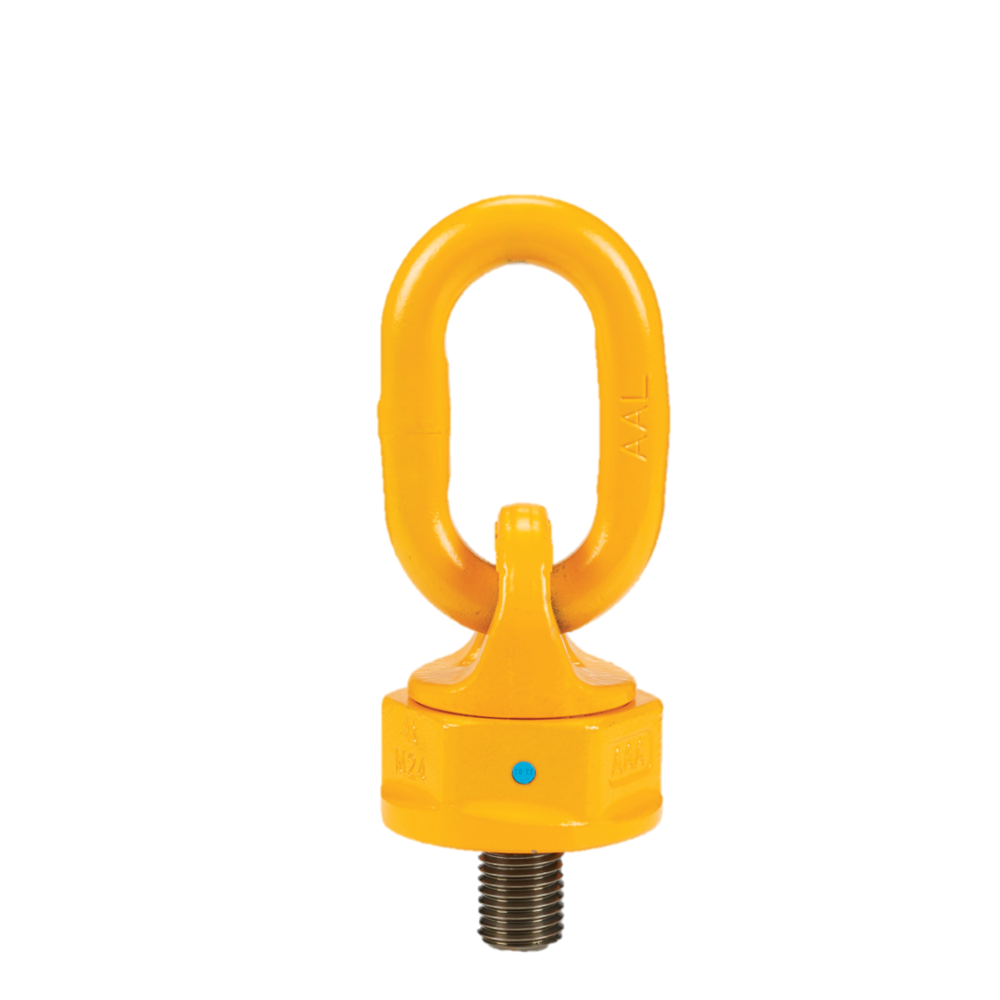

Lyftögla 8-271 - Utgående

Kontakta oss Ladda ned som PDF

Lyftöglan roterar 360° och kan lutas 180°, tack vare sin kullagrade design.

Individuellt provbelastade med 2,5 x maxlast (WLL).
Utmattningstestade med 1,5 x maxlast (WLL).
100% magnaflux sprickindikerad.
Individuellt smidda delar och skruven är spårbara via testcertifikat.
Uppfyller elle

Visa mer

Antal:

Visa alla varianter

Logga in i webshop

Product number:

Lyftöglan roterar 360° och kan lutas 180°, tack vare sin kullagrade design.

Individuellt provbelastade med 2,5 x maxlast (WLL).
Utmattningstestade med 1,5 x maxlast (WLL).
100% magnaflux sprickindikerad.
Individuellt smidda delar och skruven är spårbara via testcertifikat.
Uppfyller eller överträffar alla krav i ASME B30.26.

Kan även hyras.

Egenskaper: Lyftöglan har RFID, för enkel spårbarhet.
Material: Seghärdat legerat stål.
Märkning: Enligt standard, CE-märkning
Ytbehandling: Målad.
Standard: EN 1677-1
Anmärkning: Går att rotera under last, dock inte kontinuerligt i 90 graders vinkel under full belastning.

Säkerhetsfaktor: 4:1

Filter & kategorier

Visa resultat

Belastningstabell

Observera att samtliga varianter nedan inte finns i standardsortimentet.


Antal parter	1	2	1	2	2	2	3-4	3-4	2	3-4
Lyftvinkel	0°	0°	90°	90°	0°-45°	45°-60°	0°-45°	45°-60°	unsymm.	unsymm.
M 8	0,6	1,2	0,4	0,8	0,56	0,4	0,84	0,6	0,4	0,4
M 10	0,9	1,8	0,6	1,2	0,84	0,6	1,26	0,9	0,6	0,6
M 12	1,2	2,4	0.7	1.4	0,98	0,7	1,47	1,05	0,7	0,7
M 16	2,6	5,2	1.5	3	2,1	1,5	3,15	2,25	1,5	1,5
M 20	4	8	2.5	5	3,5	2,5	5,25	3,75	2,5	2,5
M 24	7	14	4	8	5,6	4	8,4	6	4	4
M 30	10	20	6	12	8,4	6	12,6	9	6	6
M 36	15	30	10	20	14	10	21	15	10	10
M 42	17	34	13	26	18,2	13	27,3	19,5	13	13
M 48	18	36	14	28	19,6	14	29,4	21	14	14
M 52	25	50	20	40	28	20	42	30	20	20
M 56	28	56	20	40	28	20	42	30	20	20
M 64	28	56	20	40	28	20	42	30	20	20
M 72	50	100	40	80	56	40	84	60	40	40
M 80	50	100	40	80	56	40	84	60	40	40
M 90	50	100	40	80	56	40	84	60	40	40
